球磨機進出料端蓋橡膠襯板的安裝方法

球磨機進出料端蓋橡膠襯板的安裝方法

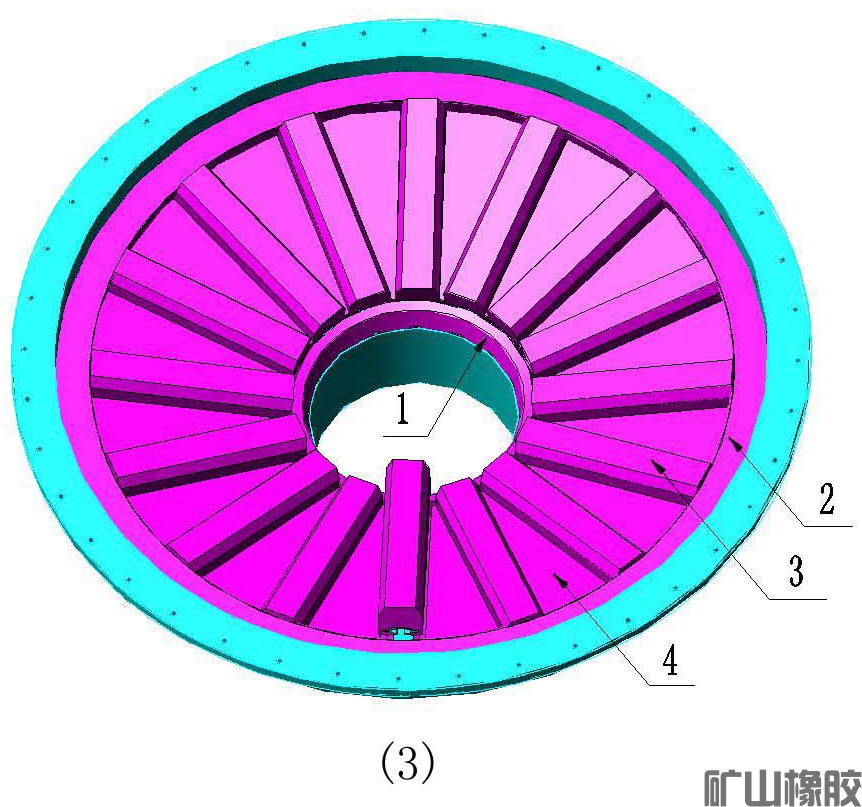

    一、 進料端的端蓋安裝（圖3）

    1、中心環  2、填充條  3、端襯板  4、端部提升條

    安裝：首先將填充條放在端蓋與筒體相交處，將端襯板置于填充條之上，穿好T型螺栓的端部提升條壓在端襯板邊耳之上，再放入一塊端襯板，扣上T型螺栓的螺母，此時注意不能鎖緊螺母，重復以上步驟，待安裝完一部分端部襯板和提升條后將中心環的邊耳插入端襯板和提升條后面，鎖緊螺母，旋轉筒體安裝其余部分。

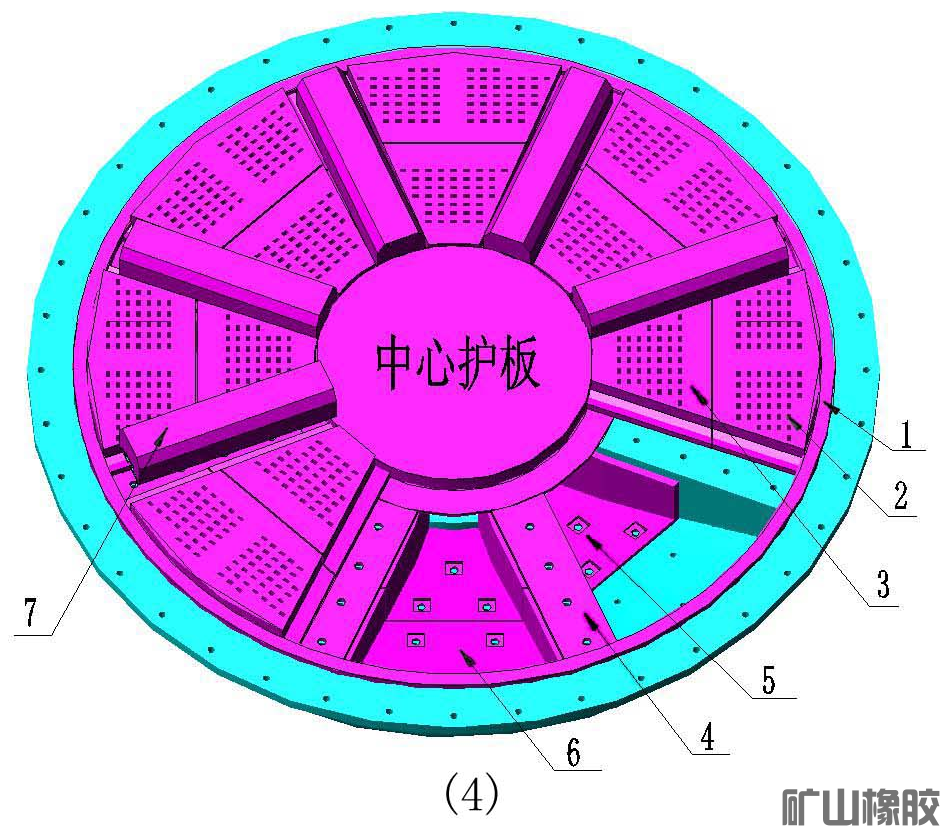

二、出料端的端蓋安裝（圖4）

1、填充條  2、周邊格柵板  3、中心格柵板  4、格子墊板

   5、中心出料器  6、周邊出料器  7、端部提升條

    安裝：先裝入出料器，鎖緊螺栓，其他組件的安裝與進料端安裝方法基本相同，不同之處是格柵板后面要安裝格子墊板。
